Rhagymadrodd

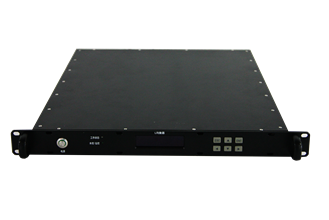

Mae'r gyfres Equalizer Perfformiad Uchel yn cynnwys ystod o ddyfeisiau cyflyru signal RF sy'n cwmpasu'r band amledd 950 MHz i 4.2 GHz, gan ddarparu addasiad ennill, cyfartalu signal, ac atal ymyrraeth ar gyfer trosglwyddo signal sefydlog mewn systemau cyfathrebu lloeren, radar a darlledu.
Mantais
Mantais Union a Rheolaeth Cydraddoli
Mae camau addasu 0.5 dB / 1 dB yn caniatáu iawndal cywir o wanhau signal RF.
Cryf Allan{0}}o-Band Rejection
Mae ataliad sy'n fwy na neu'n hafal i 60 dBc yn helpu i leihau ymyrraeth a chadw signalau RF yn lân.
Dibynadwyedd Gradd -Diwydiannol
Yn gweithredu ar –10 gradd i +50 gradd ar gyfer perfformiad sefydlog mewn amgylcheddau heriol.
Manyleb
|
Categori Paramedr |
L-Band Equalizing Mwyhadur |
L-Band Equalizer |
Modiwl Cydraddolwr |
|
Amlder Gweithredu |
1200MHz ±250MHz (1000MHz ~ 1450MHz) |
950MHz ~ 2150MHz |
2.2GHz ~ 4.2GHz |
|
Sianeli Mewnbwn/Allbwn |
10 mewnbwn / 10 allbwn (dim porthladdoedd cyplu); Porthladdoedd cyplu 20dB ar allbwn |
4 sianel |
1 mewnbwn / 1 allbwn |
|
Signal Mewnbwn |
-30dBm ~ -10dBm (dim cywasgu ar fewnbwn -10dBm) |
Heb ei nodi (wedi'i optimeiddio ar gyfer signalau gwan-i-gymedroli) |
Heb ei nodi (wedi'i optimeiddio ar gyfer signalau system wedi'i fewnosod) |
|
Ennill |
-30~+30dB (cam 1dB); sefydlogrwydd: ± 0.5dB/24h (0 gradd ~ 35 gradd) |
Yn fwy na neu'n hafal i 30dB; ystod addasadwy: 20dB (cam 1dB) |
16dB±0.75dB (0 gwanhau, 3.2GHz); ystod addasadwy: Mwy na neu'n hafal i 30dB (cam 0.5dB) |
|
Cydraddoli |
0~+8dB (cam 1dB) |
0 ~ 5dB (Llai na neu'n hafal i drachywiredd 0.5dB) |
0 ~ 7.5dB (cam 0.5dB, cyfeirio at 3.2GHz) |
|
Ffigur Sŵn |
Heb ei nodi (wedi'i optimeiddio ar gyfer cywirdeb signal) |
Llai na neu'n hafal i 10dB (gwarantedig); tymheredd sŵn Llai na neu'n hafal i 100K |
Llai na neu'n hafal i 14dB (ar y cynnydd mwyaf) |
|
Pwynt Cywasgu 1dB (P1) |
Yn fwy na neu'n hafal i 0dBm (wedi'i brofi ar ennill 10dB) |
Yn fwy na neu'n hafal i 10dBm |
Yn fwy na neu'n hafal i 10dBm |
|
Mewnbwn/Allbwn VSWR |
Llai na neu'n hafal i 1.5 |
Llai na neu'n hafal i 1.5 |
Llai na neu'n hafal i 1.35 |
|
Ynysu |
Yn fwy na neu'n hafal i 60dBc (rhwng sianeli) |
Yn fwy na neu'n hafal i 60dB |
Heb ei nodi (wedi'i optimeiddio ar gyfer crosstalk isel) |
|
Allan{0}}o-Band Rejection |
Heb ei nodi |
Yn fwy na neu'n hafal i 60dBc |
Heb ei nodi |
|
Trin Max.Power |
Yn fwy na neu'n hafal i 30dBm (porth sengl) |
Heb ei nodi |
Heb ei nodi |
|
Cyflenwad Pŵer |
3-cyfnod 4-wifren AC (cyflenwad y prif gyflenwad); Pŵer diangen 1:1 y gellir ei gyfnewid yn boeth |
Heb ei nodi |
Pŵer DC (trwy gysylltydd JL29-05ZJB) |
|
Defnydd Pŵer |
Llai na neu'n hafal i 60W |
Heb ei nodi (dyluniad pŵer isel-) |
Heb ei nodi (dyluniad pŵer isel-ar gyfer mewnosod) |
|
Tymheredd Gweithredu |
Heb ei nodi (gradd ddiwydiannol) |
Heb ei nodi (gradd ddiwydiannol) |
-10 gradd ~+50 gradd ; Storio: -45 gradd ~+70 gradd |
Cais
Yr hyn a Gynigiwn
Adnoddau Technegol- Darparwch daflenni data, S-ffeiliau paramedr, olion traed PCB (Altium/Cadence), a nodiadau cymhwysiad i gefnogi dylunio ac integreiddio systemau.
Gwarant a Chynnal a Chadw- 3-gwarant byd-eang blwyddyn gyda gwasanaeth atgyweirio neu amnewid.
Pam Dewiswch Ni
Gallu Ymchwil a Datblygu Cryf
Mae 1800+ o weithwyr sydd â 70% mewn ymchwil a datblygu yn sbarduno arloesedd parhaus mewn technolegau radar, deallusrwydd artiffisial a thechnolegau electronig.
Profiad helaeth o'r Diwydiant
Dros 20 mlynedd yn darparu atebion ymarferol ar gyfer-cymwysiadau byd go iawn.
Gwasanaeth Addasu Hyblyg
Gellir teilwra cynhyrchion a systemau i anghenion cwsmeriaid, gan gefnogi OEM ac atebion prosiect.
-Sylfaen Gweithgynhyrchu ar Raddfa Fawr
Mae cyfleuster cynhyrchu 20,000 m² yn sicrhau gallu cynhyrchu sefydlog a rheolaeth ansawdd ddibynadwy.
Ein Tystysgrif
Mae ein cynnyrch yn cydymffurfio â safonau ansawdd a diogelwch rhyngwladol megis CE, FCC, ac ISO.
